久久久99爱,性欧美video高清bbw,国产一区二区主播在线,日本中文字幕成人

01、流變特性

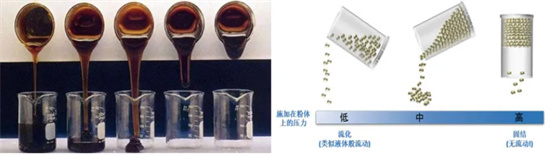

流變特性作為流體的重要指標(biāo)之一，其直接影響膠粘劑、涂料和油墨等的儲(chǔ)存穩(wěn)定性和施工性能。流變特性表現(xiàn)為剪切力與粘度的關(guān)系，其中粘度作為衡量流體流動(dòng)特性的關(guān)鍵指標(biāo)，通過測(cè)量流體在不同剪切力下的變化，能夠準(zhǔn)確分析膠粘劑、涂料和油墨等的流變特性。粉體填料作為膠粘劑、涂料和油墨等的重要組成是影響流變特性的因素之一，同時(shí)該特性又同粉體填料的種類、處理工藝、粒徑和礦物形態(tài)等密不可分。

在實(shí)際生產(chǎn)中膠粘劑、涂料和油墨等的粘度是主要的把控指標(biāo)之一，粘度定義是在一定的剪切速率下，剪切應(yīng)力與剪切速率的比值，在該剪切速率下的表觀剪切粘度，簡稱粘度。

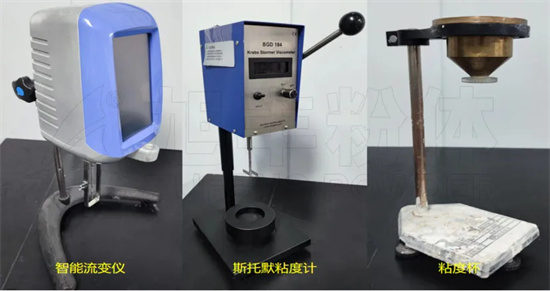

常見的粘度測(cè)試儀器包括：流變儀、旋轉(zhuǎn)粘度計(jì)、斯托默粘度計(jì)、涂#4杯粘度計(jì)等。粘度和流變特性的應(yīng)用，如：涂料在貯存過程中希望體系有較高的粘度，防止顏填料的沉淀；在施工時(shí)需要體系粘度較低，利于涂膜流平，此時(shí)流體若有一定的流變特性，如高減低粘、低剪高粘，就能很好的解決該問題。

02、實(shí)驗(yàn)測(cè)試

為更加清楚地闡述粉體對(duì)流體流變特性影響，如下為流變儀展現(xiàn)的，不同種類粉體的膠粘劑流變特性。以下為800目滑石粉、碳酸鈣、硫酸鋇流變特性對(duì)比情況：

測(cè)試結(jié)果表明：相同目數(shù)下粘度對(duì)比，滑石粉＞碳酸鈣＞硫酸鋇。

1、滑石粉增稠性較好，同時(shí)擁有剪切降粘特性，即在生產(chǎn)和儲(chǔ)存過程中不易分層和沉淀，同時(shí)又能提高涂裝效果，但滑石粉吸油值較高添加過多會(huì)導(dǎo)致體系粘度過高，不利于生產(chǎn)和施工；

2、重質(zhì)碳酸鈣流變特性一般，增粘效果弱于滑石粉，但有吸油值低、高白度、干遮蓋好等特性，在膠粘劑、涂料和油墨等中應(yīng)用廣泛；

3、硫酸鋇吸油值極低，相對(duì)于其它粉體對(duì)體系粘度影響很小，理論可以提高粉體填充量，但比重大穩(wěn)定性較弱，通常需要搭配助劑或者增稠型粉體使用。

另針對(duì)碳酸鈣的應(yīng)用特性，還會(huì)進(jìn)行不同工藝的處理，以提高其產(chǎn)品應(yīng)用特性，工藝如助劑改性和超細(xì)化處理等。

測(cè)試結(jié)果表明：粘度對(duì)比，納米鈣＞重質(zhì)碳酸鈣＞低吸油活性鈣。

1、一般粉體越細(xì)吸油值越高粘度也越高，由納米鈣的粒徑在60-100nm之間，具有極佳的增稠作用，能夠有效地提高流體的穩(wěn)定性；

2、同時(shí)如上也可知低吸油活性鈣增粘速率慢于重質(zhì)碳酸鈣，即在相同添加比例時(shí)其粘度較小，另由右圖可知低吸油活性鈣在高添加比例下有一定的剪切降粘效應(yīng)，類似于滑石粉的流變特性，具有友好的生產(chǎn)和施工特點(diǎn)；

3、同時(shí)一般隨著粉體填料添加比例的不同，體系粘度也會(huì)出現(xiàn)不同的變化，后續(xù)我司會(huì)針對(duì)此展開新的分享。
